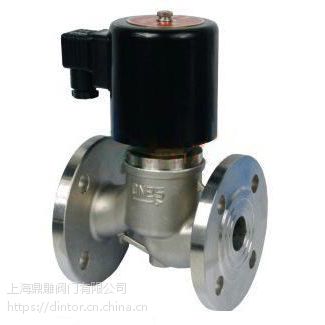

| 品牌：DINTOR | 型号：ZBSF | 材质：不锈钢 |
| 类型(通道位置)：先导式 | 连接形式：法兰 | 3C阀门类别：工业 |
产品特点
中外结合 欧标工艺 动作频繁 寿命超长
真空高压 开关自如 多种场合 广泛应用
应用范围
本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。
特殊功能选项
－S手轮开关，人工开、关电磁阀
－X信号反馈，远程返回阀位状态
－N止回功能，防止流体倒流
主要技术参数
原理结构：分步直动活塞型
流体范围：水、气、油、蒸汽、真空、腐蚀性或超净流体等
流体温度：≤220℃
工作压力：-1～0，0～16（***0～25）
产品规格：DN15-150
阀体材质：不锈钢
控制方式：常闭式、常开式
防爆等级：dⅡBT4（此参数只对－E防爆型）
防护等级：普通型IP54 、防爆型IP65
环境温度：-20℃～＋50℃（***-40℃～＋80℃）；
密封材料：PTFE、NBR、FKM（***：紫铜）
电气连接：引线式、接线盒（3个接线端子）
功耗（VA）：DN10-25，40VA；DN32-50，50VA
标准电压：AC220V、DC24V (其它可***)
规格参数及安装尺寸
| 型号规格 | 通径DN [mm] | 工作压力 [bar] | Kv值 [m3/h] | 外形尺寸［mm］ | 法兰尺寸［mm］ | |||||||
| G | L | H | D | D1 | D2 | b | f | n-d | ||||
| ZBSF10 | 10 | 0～10 0～16 0～8（常开） -1～0(真空) 0～25（***） | 1.8 | 3/8〃 | 130 | 153 | 90 | 60 | 41 | 14 | 3 | 4 -ф14 |
| ZBSF15 | 15 | 2.8 | 1/2〃 | 130 | 153 | 95 | 65 | 46 | 14 | 3 | 4 -ф14 | |
| ZBSF20 | 20 | 5.5 | 3/4〃 | 150 | 153 | 105 | 75 | 56 | 16 | 3 | 4 -ф14 | |
| ZBSF25 | 25 | 10 | 1〃 | 160 | 153 | 115 | 85 | 65 | 16 | 3 | 4 -ф14 | |
| ZBSF32 | 32 | 15 | 1 1/4〃 | 180 | 176 | 140 | 100 | 76 | 18 | 3 | 4 -ф18 | |
| ZBSF40 | 40 | 20 | 1 1/2〃 | 200 | 176 | 150 | 110 | 84 | 18 | 3 | 4 -ф18 | |
| ZBSF50 | 50 | 30 | 2〃 | 230 | 192 | 165 | 125 | 99 | 20 | 3 | 4 -ф18 | |
